Laser Gonimeter Master

Artikelnummer: GONIOMETER
(bool) Neuheiten
Marke: TOPBLADE
€175
Sofort lieferbar

Goniometer Master

Detaillierte Informationen

Detaillierte Produktbeschreibung

Zurzeit ist es das interessanteste und fortschrittlichste Goniometer-Modell. Es handelt sich um ein Goniometer mit Klingenverriegelung. Sie ermöglicht eine sorgfältige und entspannte Untersuchung der Geometrie von Unterschneidungen, Mikrorutschen und Abfahrten. Zwei starke Magnete ermöglichen es, die Klinge an das Goniometer oder das Goniometer selbst an die Klinge zu halten. Aus Gründen der Vielseitigkeit und Kompaktheit des Designs wurde beschlossen, eine eingebaute 380mAh Lithium-Batterie (Typ:752035) mit einer Ladekarte zu verwenden. Der Akku kann mit jedem Smartphone-Ladegerät mit Micro-USB-Anschluss aufgeladen werden. Auf der Vorderseite befindet sich eine Ladeanzeige: Rotes Licht - Laden, grünes Licht - Laden. Die Verwendung einer wiederaufladbaren Batterie vereinfacht die Wartung und spart Energiekosten. Das Ladekabel und das Ladegerät selbst sind nicht im Lieferumfang enthalten, da jeder Benutzer sie hat.
Im Gegensatz zu den Vorgängerversionen Hobby und Pro verfügt der Goniometer Master über zwei Verstellmöglichkeiten: Die erste besteht darin, dass die Schneide der Klinge horizontal verschoben werden kann, was eine Feinabstimmung des Strahls unabhängig von der Klingenstärke und -geometrie ermöglicht. Die zweite Einstellung ist die Möglichkeit, die Skala des Winkelmessers präzise um die Schneide des Messers zu drehen, um ein genaues symmetrisches Muster zu erzeugen. Um die Handhabung des Winkelmessers zu verbessern und zu vereinfachen, muss der Ring nicht mehr mit beiden Händen gedreht werden - dafür gibt es einen Rändelknopf auf der Vorderseite. Die Drehrichtung des Knopfes und des Rings sind identisch, was nur logisch ist. Alle Elemente des Winkelmessers, mit Ausnahme der Griffe, werden durch 3D-Druck auf einem PROZEN XL 4K Photopolymer-Drucker mit einer Auflösung von 50 Mikrometern hergestellt! So können Sie auf einfache Weise Designelemente von beliebiger Komplexität erstellen, was mit dem Laserschneiden einfach nicht möglich war. Jetzt können Sie die Messwerte in aller Ruhe und mit Bedacht betrachten und müssen nicht mehr die Klingenposition "einfangen", um ein symmetrisches Bild auf der Skala zu erhalten. Die Klinge hat einen horizontalen Verfahrweg von 10 mm. Der Drehbereich der Skala beträgt 12 Grad. Dies ist mehr als ausreichend für jede Blattgeometrie und jede vernünftige Dicke.

Abmessungen (LxBxH): 157x115x50 mm.
Gewicht: 200 g.
Schärfbereich bis zu 90 Grad (allgemeiner Winkel). Klingenbreite bis zu 51 mm.

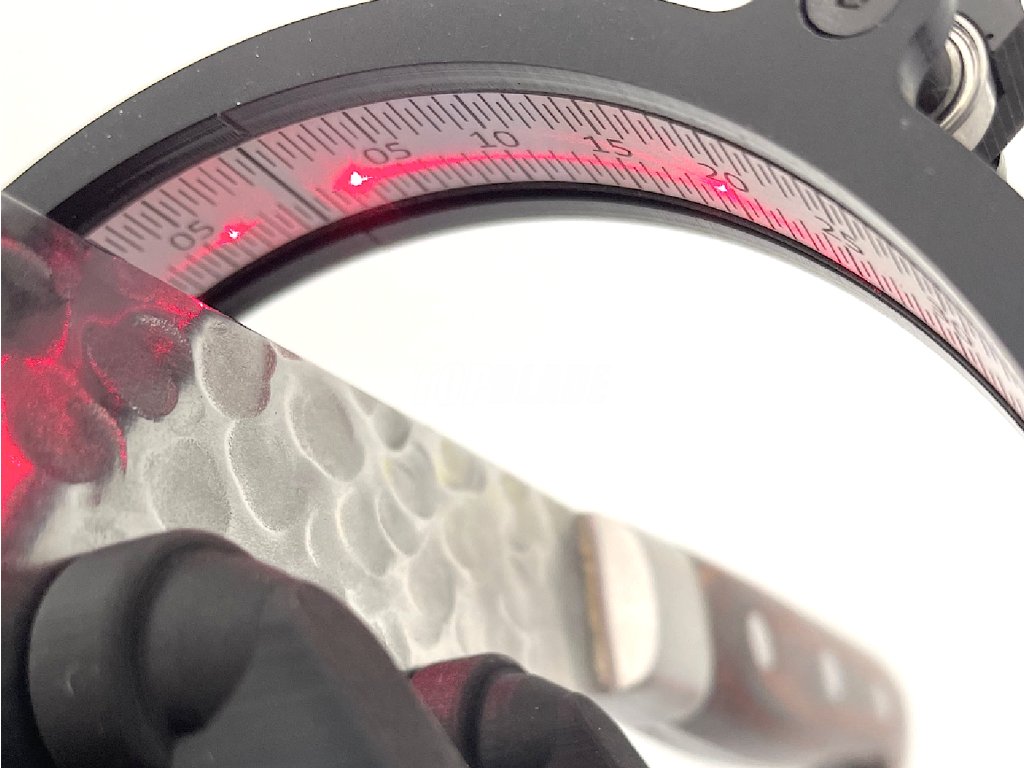

Zwei Stopper werden verwendet, um die Klinge in der vertikalen Position zu arretieren, und sie werden in einem einzigen Element der Klingenbewegung hergestellt. Das System zur Bewegung des horizontalen Messers ist auf zwei Schienen mit einer Führungsspindel ausgeführt, die auf Lagern gelagert ist, so dass das Messer leicht und sicher bewegt werden kann.Die Skala des Winkelmessers befindet sich auf einem rotierenden Rad, in dessen Mitte sich die Schneide des Messers befindet. Die Skala wird durch Drehen des Knopfes an der Frontplatte gedreht. Das Rad selbst dreht sich in 4 Lagern und berührt die Beläge nicht, so dass praktisch keine Reibung entsteht. Um die Klinge vor Kratzern zu schützen, empfiehlt es sich, vor der Messung ein Stück Tesafilm oder Malerband auf die Magnete zu kleben. Es werden nur zwei separate Teile benötigt. Ein großes Exemplar wird den Laserstrahl blockieren. Es ist nicht mehr notwendig, die Einschalttaste während der Messung gedrückt zu halten. Schieben Sie einfach den Schiebeschalter, der sich an der Basis des Winkelmessers befindet und einen Zeiger auf der Vorderseite hat, und schalten Sie ihn nach den Messungen wieder aus. Das Winkelmessgerät steht sehr stabil auf dem Tisch, so dass Sie keine Probleme haben sollten, dieses Instrument zu benutzen.

Das Goniometer ist mit dem hochwertigen, einstellbaren 5-mW-Lasermodul von MZLASER mit integriertem Treiber ausgestattet, der es ermöglicht, die Helligkeit des Strahls auch bei stark entladener Batterie konstant zu halten. Gleichzeitig kann das Goniometer auch während des Ladevorgangs verwendet werden.
